-Neck-

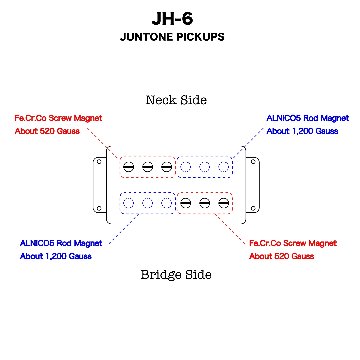

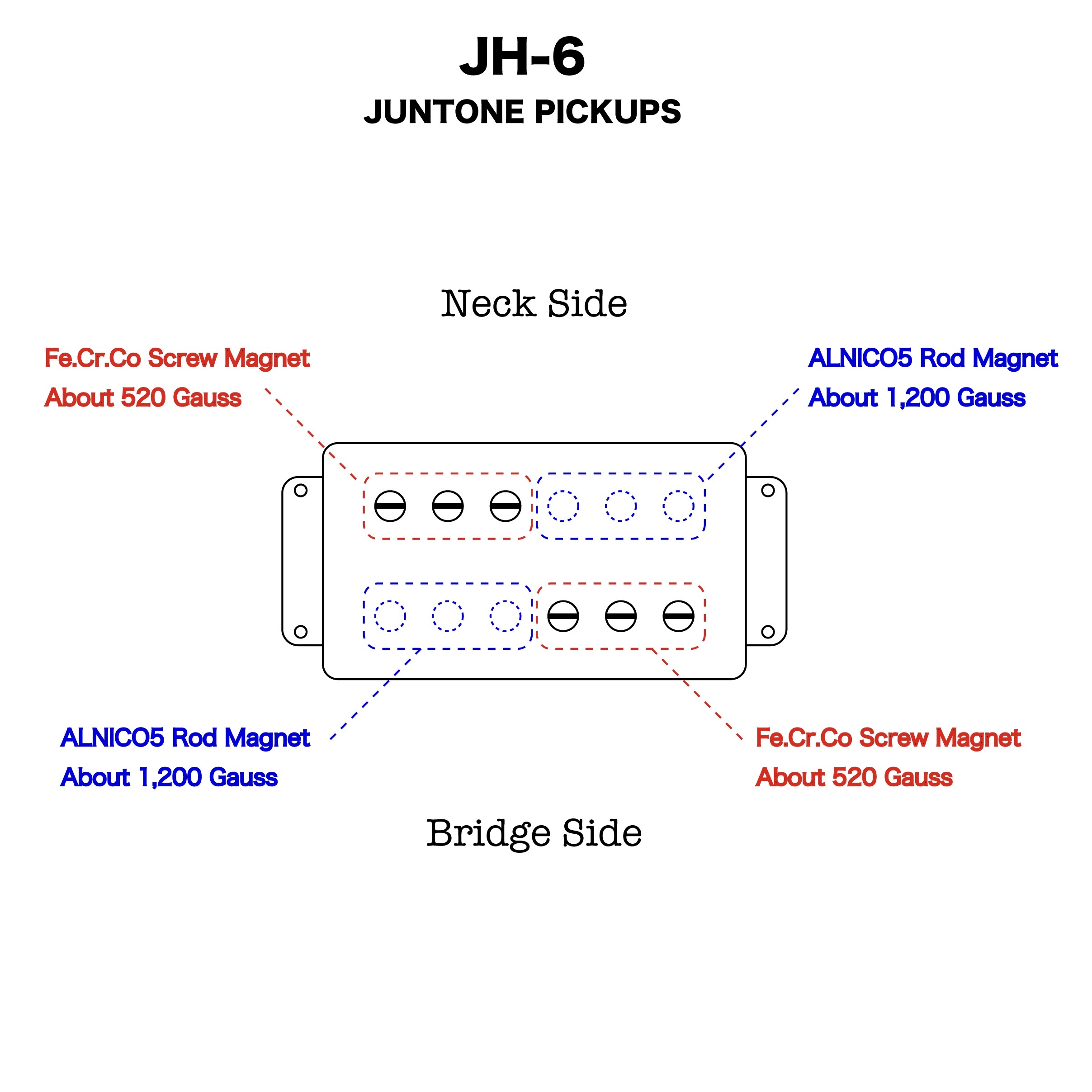

Neck Side 6E 5A 4D Pole Piece

Fe.Cr.Co Screw Magnet

Neck Side 3G 2B 1E Pole Piece

Alnico5 Rod Magnet

Bridge Side 6E 5A 4D Pole Piece

Alnico5 Rod Magnet

Bridge Side 3G 2B 1E Pole Piece

Fe.Cr.Co Screw Magnet

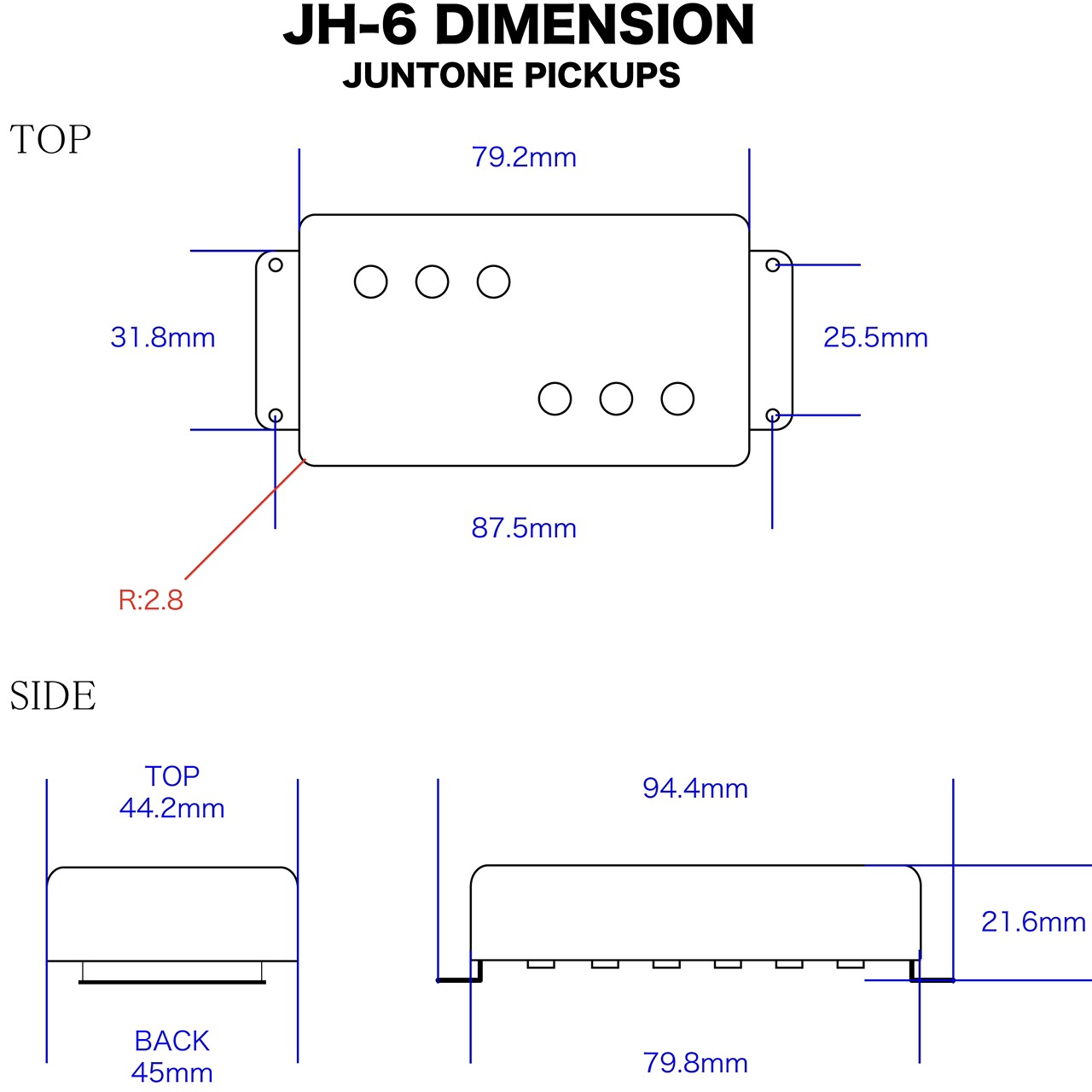

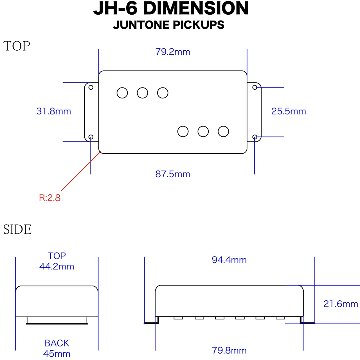

Pole Piece Spacing : 54mm

AWG 42 Plain Enamel Wire

(Made In U.S.A)

AWG22 Braded Wire Wire

(No Solder Plating)

Potting : Lacquer Only

About 6.2㏀

-Bridge-

Neck Side 6E 5A 4D Pole Piece / Fe.Cr.Co Screw Magnet

Neck Side 3G 2B 1E Pole Piece / Alnico5 Rod Magnet

Bridge Side 6E 5A 4D Pole Piece / Alnico5 Rod Magnet

Bridge Side 3G 2B 1E Pole Piece / Fe.Cr.Co Screw Magnet

Pole Piece Spacing : 54mm

AWG 42 Plain Enamel Wire

(Made In U.S.A)

AWG22 Braded Wire Wire

(No Solder Plating)

Potting : Lacquer Only

About 7.5㏀

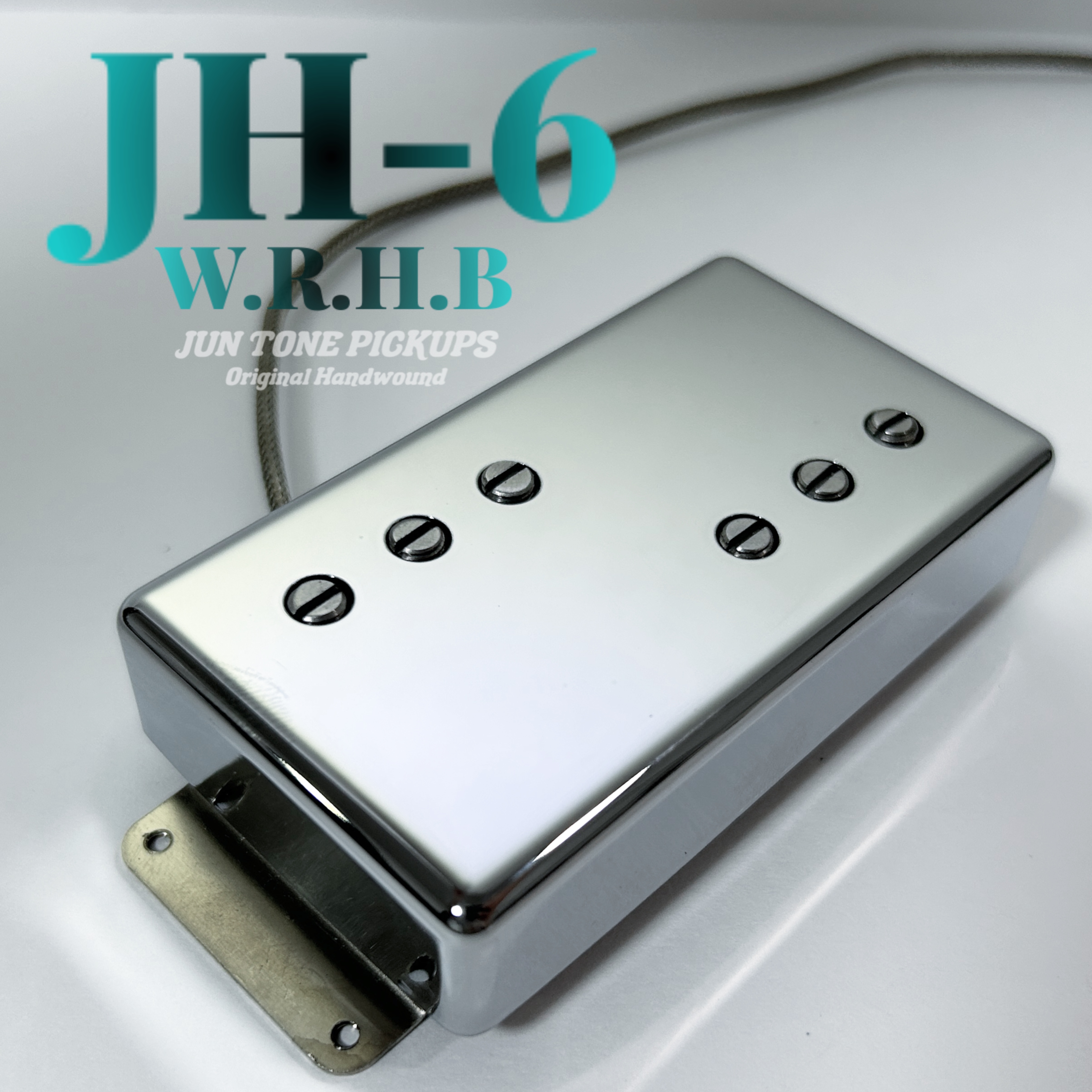

W.R.H.B スタイルのディティール

サイズの筐体を用い

更にワイドレンジで実用的な音色を

精査したピックアップです

オリジナルのCu.Ni.Feマグネットと同様に

硬度があり加工性に優れたFe.Cr.Co Magnet

(鉄クロムコバルト磁石)を用い

磁力、構造、ディティールなどヴィンテージの

Cu.Ni.Feポールピースに

非常に近いネジ式磁石を採用致しました

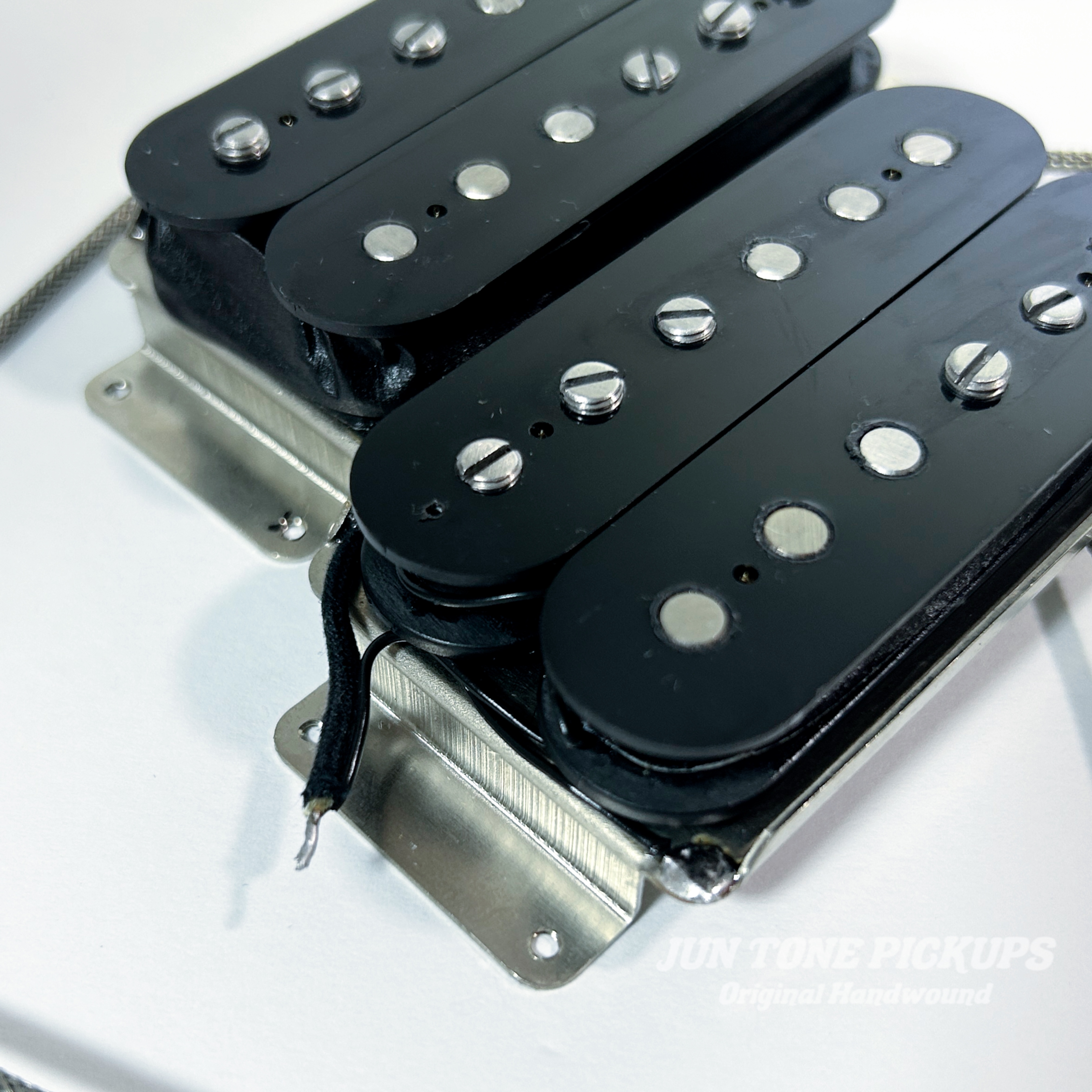

Neck Pickup、Bridge Pickup共に

低音弦側のブリッジサイドと

高音弦側ネックサイド(カバーに隠れた)ポールピースは

あえて磁力の強いALNICO5 Rod Magnetを設置し

Fe.Cr.Coポールピースと大きな筐体による

広い磁界と組み合わせることで

鋭く、アコースティックな巻弦の音色と

太く、立体感のあるプレーン弦の音色を作り出します

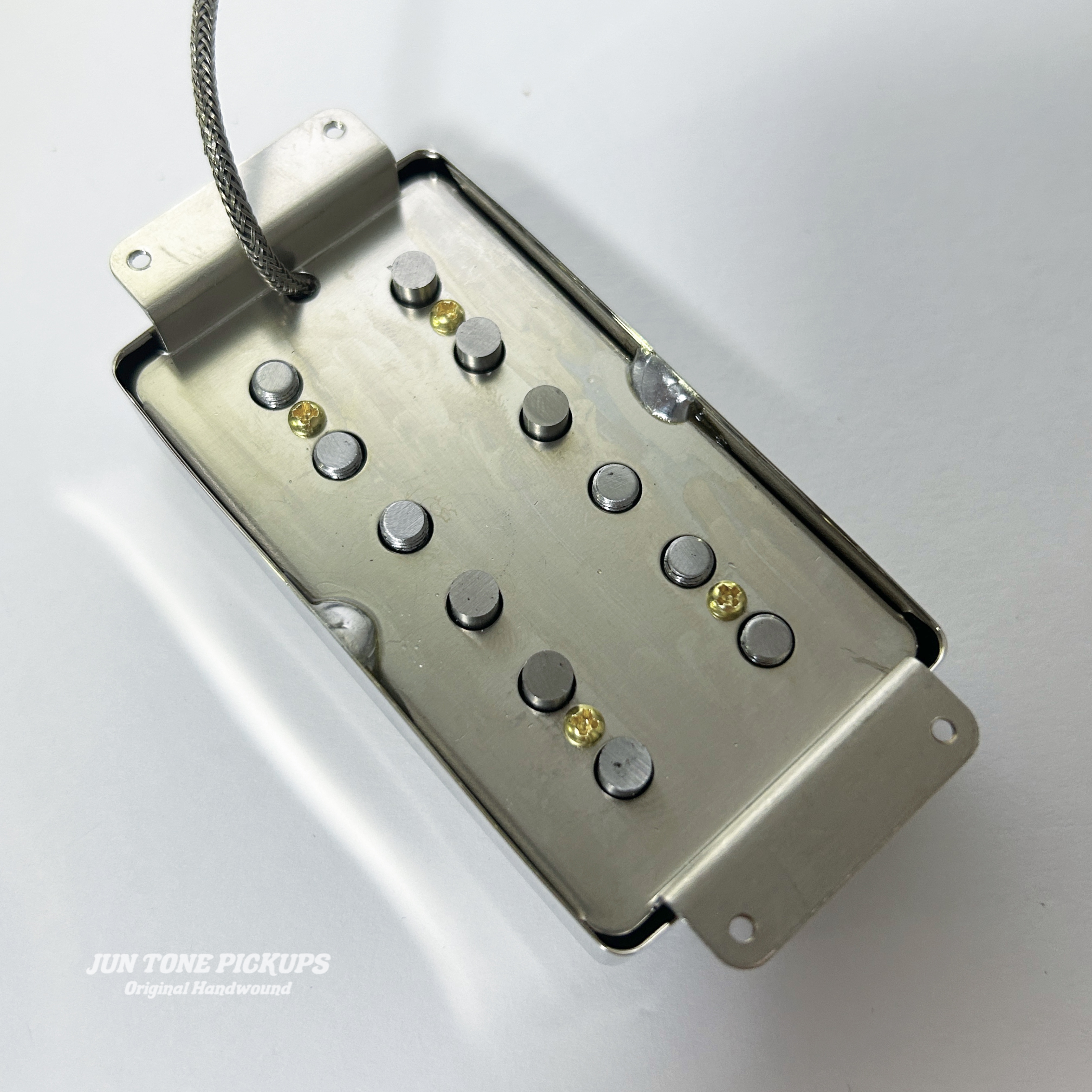

また、合計4本のマウントスクリューによる

角度と高さの調整と

6本のFe.Cr.Coポールピースの高さ調整を行う事で

音色を大きくコントロールする事が可能です

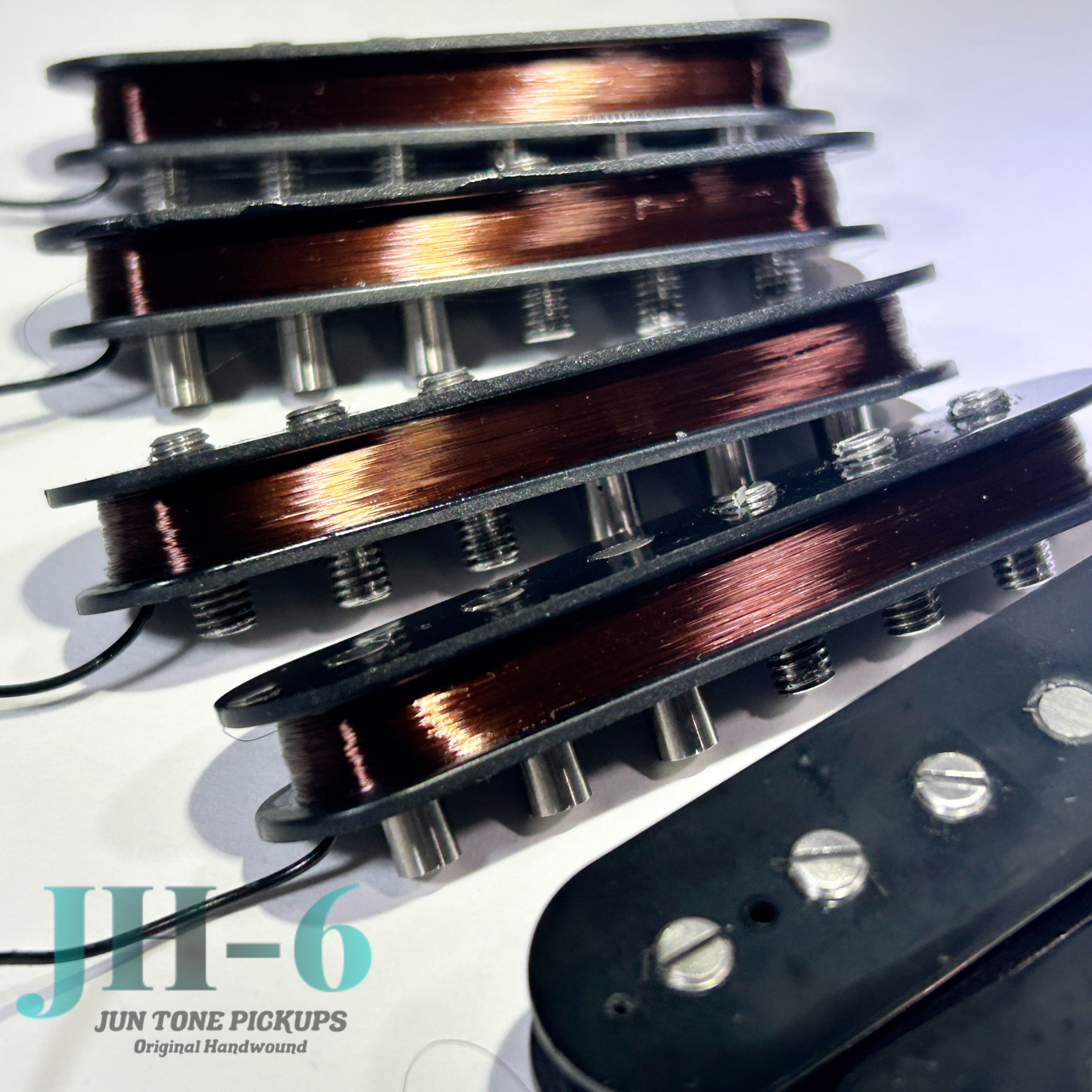

コイルはOriginal W.R.H.Bの中でも

初期の特徴をオマージュし

U.S.A製のAWG 42 Plain Enamel Wireを

ハンドワウンドで巻きあげ

ワックスを使用せずニトロセルロースラッカーだけで

含浸処理(ポッティング)を行っています

コイルの共振による

複雑で立体感のある音色はスポイルせず

ハウリングを適度に抑制しています

本機種はボリュームポット、トーンポットを

1MΩではなく500ｋΩ POT前提にて製作致しました

抵抗のおおきなPOTで高域の強い音色を作るのではなく

コイルのアレンジと大きな磁界で美しい高音と

鋭く、重い低音を収音しています

1MΩ採用のOriginalと比べると

出力インピーダンスが大きく下がり

ボリュームを絞った際の高域の損失も改善しています

Vintageタイプのシングルコイルピックアップや

PAFタイプのハムバッカーのように

手元での細かな音量、音色の調整が

行いやすいピックアップになっています

ボリューム : 500ｋΩ POT 推奨

トーン : 500ｋΩ POT 推奨
